首頁 >> 產品中心 >> 輔助設備 >> QDX3-D9配電動蝸輪箱，雙級配電蝸輪箱

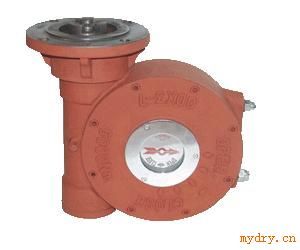

 QDX3-D9配電動蝸輪箱，雙級配電蝸輪箱
關鍵詞：電動蝸輪箱
產品名稱： QDX3-D9配電動蝸輪箱，雙級配電蝸輪箱
產品編號： 015
產品商標： 禹軒
產品規格： 8
參考價格： 面議
更新日期： 2020/12/30 19:10:44
被閱次數： 799次


公司名稱：上海禹軒泵閥有限公司
會員級別：免費會員
詳細說明
所屬系列：蝸輪箱-傘齒輪
檢索關鍵字：配電動蝸輪箱，雙級配電蝸輪箱，蝶閥蝸輪箱
產品型號：QDX3-D-
產品規格：QDX3-D-3-14型
產品材質：灰鑄鐵、球墨鑄鐵、鑄鋼

閥門手動裝置-配電動蝸輪箱產品參數
QDX3-D配電動蝸輪箱是一種90°回轉型驅動裝置,適用于球閥、蝶閥、旋塞閥等類閥門。特殊型可輸出360°轉角。產品共有12個型號。該產品是與多回轉電動裝置組合輸出大力矩部分回轉型閥門電動裝置。
電動型蝸輪箱連接數據表

外形尺寸
型號
位置
A
B
C
D
E
H
h
L
2-b
φ
N-M深
L
d
重量kg
QDX3-D3
145
120
90
120
210
68
62
90
8
22
4-M10
22
102
13
QDX3-D4
145
120
90
125
260
80
68
83
10
32
4-M12
25
125
17
QDX3-D5
145
260
90
120
295
100
75
100
12
36
4-M16
14
140
23
QDX3-D6
185
330
125
200
330
120
105
130
12
40
4-M20
32
165
41
QDX3-D7
225
375
150
220
430
140
110
125
16
50
8-M16
36
200
55
QDX3-D8
275
420
180
250
500
160
120
150
18
60
8-M16
45
254
85
QDX3-D9
225
455
150
280
550
188
120
150
22
80
8-M20
40
298
102
QDX3-D10
275
530
170
320
700
230
150
170
28
90
8-M20
40
356
200
QDX3-D11
330
630
220
360
820
280
180
200
28
110
8-M20
40
406
350
QDX3-D12
380
730
280
410
900
330
195
220
32
130
12-M22
50
183
600
QDX3-D13
380
860
280
620
1040
400
205
240
32
160
12-M27
50
590
1000
QDX3-D14
380
1200
280
630
1300
450
250
350
36
200
12-M30
50
720
2000

電動蝸輪箱電動力矩表

蝸輪箱
電動
力矩
蝸輪箱
電動
力矩
3#
10
1050
90
14175
4#
10
1075
120
18900
5#
10
1350
10#
90
14850
20
2700
120
19800
6#
20
2400
180
29700
30
3600
250
41250
45
5400
11#
90
18225
60
7200
120
24300
7#
20
2900
180
36450
30
4350
250
50625
45
6525
12#
180
36450
60
8700
250
50625
8#
45
5965
350
70875
60
7950
500
101250
90
11925
13#
350
87500
120
15900
500
12500
9#
45
7087
14#
800
200000
60
9450

電動蝸輪箱連接數據表

技術數據
型號
3
4
5
6
7
8
9
10
11
12
13
14
速比
42:1
43:1
54:1
48:1
58:1
53:1
63:1
66:1
81:1
81:1
100:1
100:1
旋轉行程
90°
90°
90°
90°
90°
90°
90°
90°
90°
90°
90°
90°
限位調整
±5°
±5°
±5°
±5°
±5°
±5°
±5°
±5°
±5°
±5°
±5°
±5°
連接尺寸
法蘭號
F10
F12
F14
F16
F20
F25
F30
F35
F40
F48
F59
F72
連接法蘭φ
125
150
175
210
260
300
350
415
475
560
650
800
連接孔中心φ
102
125
140
165
200
254
298
356
406
483
590
720
法蘭凹面φ
70×3
85×3
100×4
130×5
160×5
200×5
230×5
260×5
300×8
370×8
490×8
600×8
孔徑：孔數
M10×4
M12×4
M16×4
M20×4
M16×4
M16×8
M20×8
M20×10
M20×12
M22×12
M27×12
M30×12
軸孔直徑mm
22～26
28～32
35～38
38～48
45～58
55～70
75～85
90～100
98～120
115～145
160～180
200～250
平鍵尺寸×條數×位置
8×1
10×1
12×1
12×2×
90°
16×2×
90°
18×2×
90°
22×2×
90°
28×2×
90°
28×2×
90°
32×2×
90°
32×2×
90°
36×2×
90°
安裝高度
62
68
75
105
110
120
120
150
180
195
205
250


禹軒泵閥公司訂貨須知： 如果你對以上產品-QDX3-D配電動蝸輪箱，雙級配電蝸輪箱，蝶閥蝸輪箱- 感興趣請按以下要求咨詢或訂貨-謝謝
     一、①驅動裝置產品名稱與型號②配電動蝸輪箱所配閥門口徑③配電動蝸輪箱是否帶附件以便我們的為您正確選型④配電動蝸輪箱的使用壓力⑤配電動蝸輪箱的使用介質的溫度。
    二、若已經由設計單位選定禹軒泵閥公司的蝸輪箱型號，請按蝸輪箱型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的禹軒泵閥公司工程師為您審核把關
