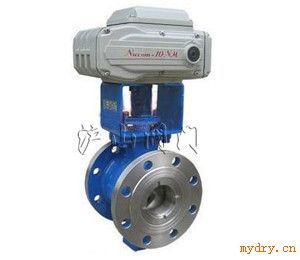

 V型調節球閥
關鍵詞：
產品名稱： V型調節球閥
產品編號： V型
產品商標：
產品規格： V型
參考價格： 面議
更新日期： 2015/5/28 22:44:12
被閱次數： 500次


公司名稱：滬山閥門制造（上海）有限公司
會員級別：免費會員
詳細說明



產品名稱： V型調節球閥
產品型號： GL41H
產品口徑： DN15-400mm
產品壓力： 1.6-6.4MPa
產品材質： 鑄鐵、鑄鋼、不銹鋼
售后承諾： 質保一年，質量三包：包修、包換、包退。

一、V型調節球閥概述

VQ947V型調節球閥是一種芯閥座采用金屬，或金屬對聚四氟乙烯密封配合的旋轉球閥，它將球閥和手動蝶閥的*佳控制特性結合成一體,既可用作控制調節閥，又可作關斷切斷閥。其主要特點是：
（１）不帶任何管接頭的整體式閥體，因此不受管道或螺栓應力影響，并且由于閥體無任何管接頭，故耐壓殼體不會受壓力“突變”的影響；
（２）具有一個Ｖ型閥體，即使在小流量或高粘度介質的情況下，也可在整個量程范圍內，保證控制的*性；
（３）防漏耐用的閥座在其外徑處襯有帶不銹鋼內芯ＰＴＦＥ杯形或是Ｏ型密封圈，閥座用截面較大的鎢鈷硬質合金制成，通過一個合金的波紋彈簧進一步增強了閥座的結構；
（４）當閥門關閉時，Ｖ型缺口與閥座之間產生楔形剪切作用，并既具有自潔功能又可防止球芯卡死，特別適用于管線結垢凍結或含有纖維和顆粒固體場合。
適用于高粘度、懸浮液、紙漿等不干凈、含纖維介質場合。采用直連方式與執行機構連接，具有結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構根據用戶要求配置UNIC、PSQ、HQ、DHL等型號電子式電動執行機構或GTX、AL等氣動活塞式執行機構。

二、V型調節球閥技術參數

公稱通徑DN(mm)

25～400

公稱壓力PN(MPa)

1.6～6.4

公稱壓力Ps(MPa)

強度試驗

2.4～9.6

密封試驗

1.76～7.0

材料\代號

C

P

R

主要
零件

閥體

WCB

ZG1Cr18Ni9Ti

ZGOCr18Ni12Mo2Ti

球桿

2Cr13

ZG1Cr18Ni9Ti

ZG0Cr18Ni12Mo2Ti

閥桿

2Cr13

1Cr18Ni9Ti

0Cr18Ni12Mo2Ti

密封圈

聚四氟乙烯、不銹鋼、硬質合金

填料

聚四氟乙烯、柔性石墨

適用工況

適用介質

水,蒸汽,油品

硝酸類

醋酸類

適用溫度

-28～400℃

-28～500℃

執行器

型號

CH、3410R、UNIC、PSQ、HQ、DHL等系列電子式電動執行機構

連接形式

對夾式、法蘭式，法蘭按JB79-59標準

三、V型調節球閥主要性能指標

基本誤差

回差

死區

輸入信號

輸出信號

全行程的 ≤±2%

全行程的 ≤±2%

全行程的 ≤0.8%

4～20mADC

4～20mADC



公稱通徑DN（mm）

25

32

40

50

65

80

100

125

150

200

250

300

350

400

額定流量系數Cv

32

43

78

90

160

250

360

610

1120

1850

2950

3700

7195

11466

公稱壓力PN（MPa）

1.6、2.5、4.0、6.4

流量特性

近似等百分比（參見典型曲線圖）、直線特性

閥板轉角（度）

0°～至90°（可調）

允許泄漏量等級

軟密封：零泄露
硬密封：≤額定Cv×0.001%

軟密封：VI微氣泡級，金屬密封：≤額定CV×0.065%

動作時間(S/90度)

8.5～30

36～60

可調節比

250:1

300:1

四、V型調節球閥流量特性曲線

V型調節球閥流量特性曲線

五、V型調節球閥外形尺寸

V型調節球閥外形尺寸



公稱通徑
DN(mm)

尺寸 (mm)

對夾

法蘭式

L

H1

H2

D

D

D1

D2

q

Z-Φd

25

64

110

85

65

14

4-14

102

277

60

40

82

145

110

85

16

4-18

114

305

75

50

100

160

125

110

16

4--18

124

364

95

65

120

180

145

120

18

4-18

145

379

105

80

131

195

160

135

20

8-18

165

389

120

100

158

215

180

155

20

8-18

194

402

140

125

180

245

210

185

22

8-18

213

426

165

150

216

280

240

210

24

8-23

229

453

185

200

268

335

295

265

26

12-23

243

473

205

250

326

405

355

320

30

12-25

297

540

240

300

460

460

410

3750

30

12-25

338

590

290

350

470

-

-

-

-



-





400

525

-

-

-

-



-
